氣動調節閥、電動調節閥流量三種特性介紹

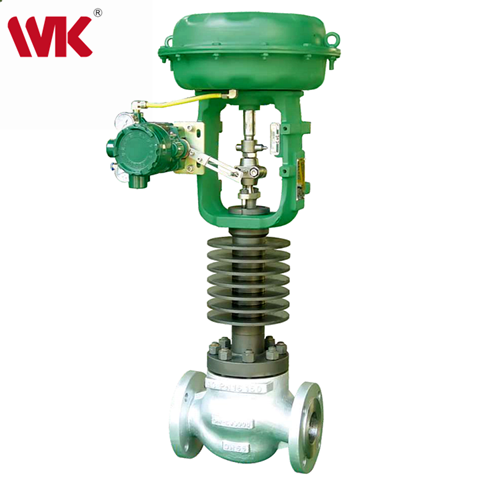

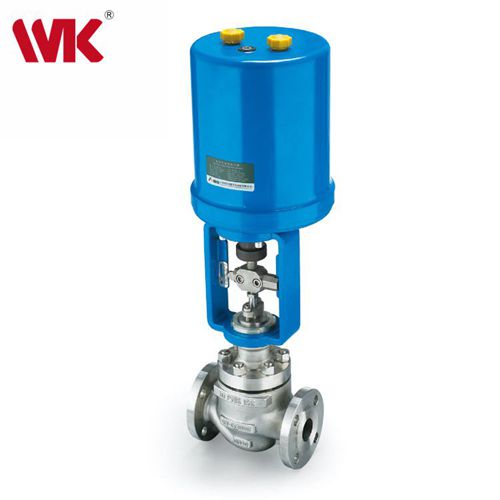

調節閥用于調節介質的流量、壓力和液位。根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥等。此次小編主要介電動調節閥和氣動調節閥兩種。
調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節并通常分為直通單座式和直通雙座式兩種,后者具有流通能力大、不平衡辦小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏少的場合。
流通能力Cv是選擇調節閥的主要參數之一,調節閥的流通能力的定義為:當調節閥全開時,閥兩端壓差為0.1MPa,流體密度為1g/cm3時,每小時流徑調節閥的流量數,稱為流通能力,也稱流量系數,以Cv表示,單位為t/h,液體的Cv值按下式計算。
根據流通能力Cv值大小查表,就可以確定調節閥的公稱通徑DN。
調節閥的流量特性,是在閥兩端壓差保持恒定的條件下,介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性,等百分比特性及拋物線特性三種。三種注量特性的意義如下:
(1)等百分比特性(對數)
等百分比特性的相對行程和相對流量不成直線關系,在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比,流量變化的百分比是相等的。所以它的優點是流量小時,流量變化小,流量大時,則流量變化大,也就是在不同開度上,具有相同的調節精度。
(2)線性特性(線性)
線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時,流量相對值變化小,流量小時,則流量相對值變化大。
(3)拋物線特性
流量按行程的二方成比例變化,大體具有線性和等百分比特性的中間特性。
從上述三種特性的分析可以看出,就其調節性能上講,以等百分比特性為最優,其調節穩定,調節性能好。而拋物線特性又比線性特性的調節性能好,可根據使用場合的要求不同,挑選其中任何一種流量特性。
感謝您耐心的閱讀!昆山立信隆10年專注蒸汽液體閥門研發制造,主營電動調節閥、氣動調節閥、蒸汽疏水閥,v型球閥,角座閥等工業閥門,江蘇源頭閥門生產廠家,直接面對用戶,為客戶精準選型,現場勘查,管道系統優化,產品交付等閥門全套解決方案,讓流體運行更穩定,更安全!想了解更多信息可登陸立信隆官網,官方網址:tqlanqiu.cn,或撥打免費咨詢熱線400 111 9611。
