讀懂這篇文章，掌握防爆 V型球閥的設計關鍵！
小編最近翻遍很多資料，找到了V型球閥的關鍵，為什么V型球閥的切斷力和密封性很好，原先在這里。

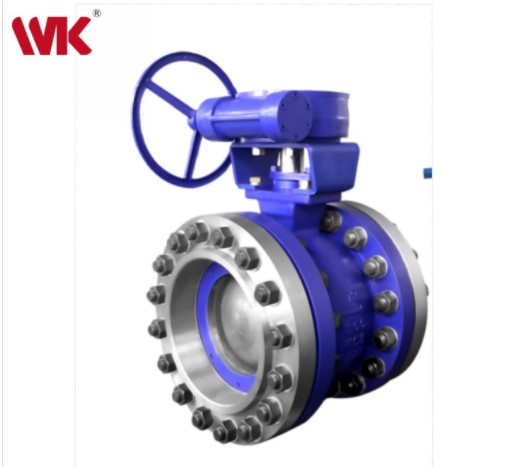

電動防爆V型球閥涉及兩大部分：一是V型球閥，二是電動執行器。V形球閥開始是由美國Fisher公司生產制造的，具體適用于對液體流量開展高精密度調控，使其有著等百分率的流量基本特征。V型球閥的特征 、是：流體阻力小、流量系數大，閥座含帶增能環可調控密封力，密封功能好。電動閥門在石油、化工、輕工等產業部門中的應用領域正處于擴張期，V型球閥以其優異的功能稱得上現階段應用領域很寬泛的流量調節閥之一，所以有著廣大的應用前景。
我國近幾年來也開始了對這類球閥的探析和開拓，并有少部分生產廠家逐漸開始宣布生產制造，但鑒于欠缺對這類新型球閥深人、系統地探析，多滯留在對國外同類貨品的仿做和類比設計方案的水準上。到迄今為止，我國相關V型球閥的設計方案的素材還不多，目前有的一部分的素材存在著許多 不足，這些問題限制了這類新型球閥在我國的應用領域和推廣。就此，此文從工程項目現實需要考慮，明確提出了一整套切實有效的設計方案推算方法，填補大型電動防爆V型球閥設計方案的素材不足的不足。
(1)在已知V型球閥公稱通徑DN、公稱壓力PN和工作介質因素下，設計方案V形球閥的關鍵性問題是斷定閥座內徑尺寸DwN，DwN一般情況下是0.85倍DN，這又是斷定閥芯尺寸的基礎。
(2)變換介質流動方向，使介質流動方向閥芯凸面，促使密封比壓增加，密封可靠。
(3)調控功能方面，V型球閥有著等百分率流量基本特征，是現階段調控流量的最適方案，它有著調控精準度很高、流體阻力小、流量系數大、密封功能好等好處。
(4)現實工作中閥門開度在40%~70%之間為最適工作狀態。V型球閥工作時，最大開度通常在90%左右，不能過小，不然會使可調比變小，閥門口徑偏大，干擾調控功能，最小開度不小于10%，不然流體對閥芯、閥座的沖蝕比較嚴重，容易損壞閥芯而使基本特征惡化，甚至調控失靈。
(5)所設計方案的大型電動防爆V型球閥，現已應用領域在污水處理廠，其調控功能完全能夠滿足生產制造需要，閥芯定位準確，符合設計標準，完全能夠滿足生產制造需要。
電動防爆V型球閥涉及兩大部分：一是V型球閥，二是電動執行器。V形球閥開始是由美國Fisher公司生產制造的，具體適用于對液體流量開展高精密度調控，使其有著等百分率的流量基本特征。V型球閥的特征 、是：流體阻力小、流量系數大，閥座含帶增能環可調控密封力，密封功能好。電動閥門在石油、化工、輕工等產業部門中的應用領域正處于擴張期，V型球閥以其優異的功能稱得上現階段應用領域很寬泛的流量調節閥之一，所以有著廣大的應用前景。
我國近幾年來也開始了對這類球閥的探析和開拓，并有少部分生產廠家逐漸開始宣布生產制造，但鑒于欠缺對這類新型球閥深人、系統地探析，多滯留在對國外同類貨品的仿做和類比設計方案的水準上。到迄今為止，我國相關V型球閥的設計方案的素材還不多，目前有的一部分的素材存在著許多 不足，這些問題限制了這類新型球閥在我國的應用領域和推廣。就此，此文從工程項目現實需要考慮，明確提出了一整套切實有效的設計方案推算方法，填補大型電動防爆V型球閥設計方案的素材不足的不足。
(1)在已知V型球閥公稱通徑DN、公稱壓力PN和工作介質因素下，設計方案V形球閥的關鍵性問題是斷定閥座內徑尺寸DwN，DwN一般情況下是0.85倍DN，這又是斷定閥芯尺寸的基礎。
(2)變換介質流動方向，使介質流動方向閥芯凸面，促使密封比壓增加，密封可靠。
(3)調控功能方面，V型球閥有著等百分率流量基本特征，是現階段調控流量的最適方案，它有著調控精準度很高、流體阻力小、流量系數大、密封功能好等好處。
(4)現實工作中閥門開度在40%~70%之間為最適工作狀態。V型球閥工作時，最大開度通常在90%左右，不能過小，不然會使可調比變小，閥門口徑偏大，干擾調控功能，最小開度不小于10%，不然流體對閥芯、閥座的沖蝕比較嚴重，容易損壞閥芯而使基本特征惡化，甚至調控失靈。
(5)所設計方案的大型電動防爆V型球閥，現已應用領域在污水處理廠，其調控功能完全能夠滿足生產制造需要，閥芯定位準確，符合設計標準，完全能夠滿足生產制造需要。
