看了才知道，電動執行器竟然決定了V型球閥的使用壽命？
電動V型球閥大家一定不陌生，所謂V型就是球體成V字型，與普通的球閥不同，它更具有切斷作用，且不會留有雜質。今天看了才知道，電動執行器竟然決定了V型球閥的使用壽命。

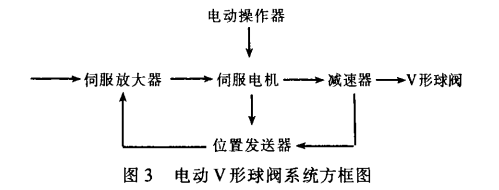

電動執行器為V型球閥出示安全工作的扭矩，其功能的優劣可以直接影響到球閥的使用期限，使用原理是：當輸人端有一個訊號輸人伺服放大器時，此訊號與處反饋訊號實行對比，對比后的誤差訊號通過變大，使輸出功率級有充分的輸出功率輸出，以推動減速器輸出軸向著降低誤差訊號的方向運轉，等到誤差訊號小于死區才算結束，輸出軸就平穩在與輸人訊號相對應的轉角處上，參考圖3
電動式防爆型V型球閥，為名直徑0350mm，為名工作壓力1。6MPa，是國內初次強調制定的大型球閥，該球閥的封閉、閥芯的構造及其電動執行器的防爆制定等都長期存在相應的難度系數。

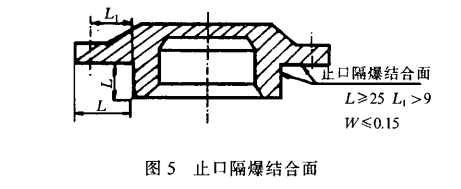

V型球閥防爆制定具體針對電氣設備方面,防爆型電動執行器的接線盒與普通型的不一樣，接線盒空腔與主空腔相互之間務必嚴格封閉。防爆制定的關鍵方面在伺服電動機和處發送器上,防爆方面外殼與普通型的不一樣,防爆型外殼應采用灰鑄鐵或鑄鋼制造,同時防爆型外殼應實行壓力試驗；圖5為伺服電動機后端蓋上的止口隔爆結合面。

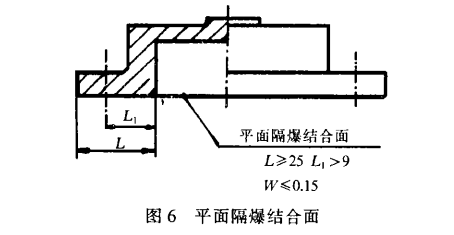

圖6為處發送器后端蓋上的平面隔爆結合面。在設計過程中應保證隔爆結合面有效長度L和接合面間隙W,L表示螺孔中心線到防爆面的距離。
感謝您耐心的閱讀！昆山立信隆閥門11年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，v型球閥，角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆閥門官網，官方網址：tqlanqiu.cn，或撥打免費咨詢熱線400 111 9611
電動執行器為V型球閥出示安全工作的扭矩，其功能的優劣可以直接影響到球閥的使用期限，使用原理是：當輸人端有一個訊號輸人伺服放大器時，此訊號與處反饋訊號實行對比，對比后的誤差訊號通過變大，使輸出功率級有充分的輸出功率輸出，以推動減速器輸出軸向著降低誤差訊號的方向運轉，等到誤差訊號小于死區才算結束，輸出軸就平穩在與輸人訊號相對應的轉角處上，參考圖3
電動式防爆型V型球閥，為名直徑0350mm，為名工作壓力1。6MPa，是國內初次強調制定的大型球閥，該球閥的封閉、閥芯的構造及其電動執行器的防爆制定等都長期存在相應的難度系數。
V型球閥防爆制定具體針對電氣設備方面,防爆型電動執行器的接線盒與普通型的不一樣，接線盒空腔與主空腔相互之間務必嚴格封閉。防爆制定的關鍵方面在伺服電動機和處發送器上,防爆方面外殼與普通型的不一樣,防爆型外殼應采用灰鑄鐵或鑄鋼制造,同時防爆型外殼應實行壓力試驗；圖5為伺服電動機后端蓋上的止口隔爆結合面。
圖6為處發送器后端蓋上的平面隔爆結合面。在設計過程中應保證隔爆結合面有效長度L和接合面間隙W,L表示螺孔中心線到防爆面的距離。
