不再迷茫，終于搞清楚機械型疏水閥之吊桶式疏水閥的分類
前面文章已經講到蒸汽疏水閥的分類，其中有機械式疏水閥是使用和應用最重要的類型。那么機械式疏水閥分類又有哪些呢？下面來首先講一下機械式疏水閥的分類。
1.吊桶式疏水閥
1）浮桶式蒸汽疏水閥
2）差壓式雙閥瓣浮桶式蒸汽疏水閥
3）吊桶式蒸汽疏水閥
4）差壓式雙閥瓣到吊桶式蒸汽疏水閥
5）半浮球式蒸汽疏水閥

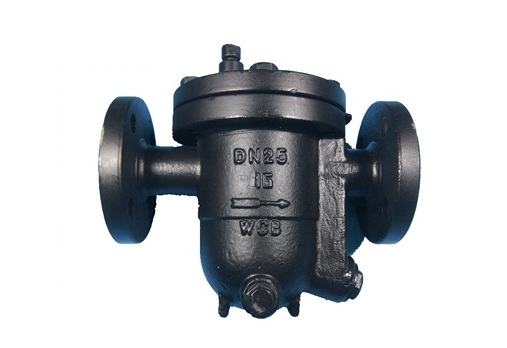

2-自由浮球式疏水閥
2.浮球式蒸汽疏水閥
1）杠桿浮球式蒸汽疏水閥
2）自由浮球式蒸汽疏水閥
3）自由浮球式先導式蒸汽疏水閥

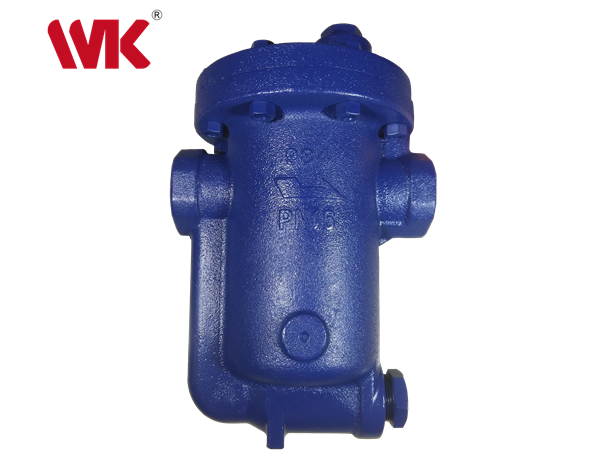

吊桶式蒸汽疏水閥
吊桶式蒸汽疏水閥使用桶狀開口浮子的的疏水閥叫“吊桶式”。這種類型又進一步分為桶口朝上的“浮桶式”和桶口朝下的“倒吊桶武”。然而，無論哪種都是依據開口狀“浮桶”的沉浮來開、閉閥門的，是典型的進行離合動作的蒸汽疏水閥。因此，依靠吊桶的沉浮能否準確地啟閉閥門，這就關系到它的性能了。當?shù)跬袄镞M(jìn)入的凝結水達到所規定的量時，桶就失去浮力而下沉，于是閥門被打開，依靠蒸汽壓力排除凝結水。另外，如果桶里的水減少了，吊桶就再次獲得浮力，向上浮起，關閉了閥門。也就是說，它是利用凝結水和蒸汽的密度差而動作的。然而，吊桶式蒸汽疏水閥的內部如果進入了空氣，凝結水就不能流入疏水閥里。因此即使疏水閥內滯留了凝結水，疏水閥也不會動作。這就是產生了“空氣氣堵”(氣堵)現象，致使疏水閥不動作。所以，為了克服這些缺點，吊桶式疏水閥必須設置手動的或自動的排除空氣裝置，倒吊桶式的吊桶上部應設置空氣排放口。
在蒸汽疏水閥的設計壓力范圍內，蒸汽的壓力和溫度有變化，而水的密度并沒有多大變化，所以，一般可以認為這并不妨礙疏水閥的動作。這點是吊桶式疏水閥的優勢，即使遇到了氣堵現象，一旦克服和消除之后，仍能正常工作，因此可以認為它是一種可靠性較高的蒸汽疏水閥。
1）浮桶式蒸汽疏水閥
2）差壓式雙閥瓣浮桶式蒸汽疏水閥
3）吊桶式蒸汽疏水閥
4）差壓式雙閥瓣到吊桶式蒸汽疏水閥
5）半浮球式蒸汽疏水閥
2-自由浮球式疏水閥
2.浮球式蒸汽疏水閥
1）杠桿浮球式蒸汽疏水閥
2）自由浮球式蒸汽疏水閥
3）自由浮球式先導式蒸汽疏水閥
吊桶式蒸汽疏水閥
吊桶式蒸汽疏水閥使用桶狀開口浮子的的疏水閥叫“吊桶式”。這種類型又進一步分為桶口朝上的“浮桶式”和桶口朝下的“倒吊桶武”。然而，無論哪種都是依據開口狀“浮桶”的沉浮來開、閉閥門的，是典型的進行離合動作的蒸汽疏水閥。因此，依靠吊桶的沉浮能否準確地啟閉閥門，這就關系到它的性能了。當?shù)跬袄镞M(jìn)入的凝結水達到所規定的量時，桶就失去浮力而下沉，于是閥門被打開，依靠蒸汽壓力排除凝結水。另外，如果桶里的水減少了，吊桶就再次獲得浮力，向上浮起，關閉了閥門。也就是說，它是利用凝結水和蒸汽的密度差而動作的。然而，吊桶式蒸汽疏水閥的內部如果進入了空氣，凝結水就不能流入疏水閥里。因此即使疏水閥內滯留了凝結水，疏水閥也不會動作。這就是產生了“空氣氣堵”(氣堵)現象，致使疏水閥不動作。所以，為了克服這些缺點，吊桶式疏水閥必須設置手動的或自動的排除空氣裝置，倒吊桶式的吊桶上部應設置空氣排放口。
在蒸汽疏水閥的設計壓力范圍內，蒸汽的壓力和溫度有變化，而水的密度并沒有多大變化，所以，一般可以認為這并不妨礙疏水閥的動作。這點是吊桶式疏水閥的優勢，即使遇到了氣堵現象，一旦克服和消除之后，仍能正常工作，因此可以認為它是一種可靠性較高的蒸汽疏水閥。
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
