好好了解熱動力式疏水閥，對你之后使用中會有幫助的！
熱動力式疏水閥是我國成套引進的裝置中使用最多的一種疏水閥。它具有體積小、重量輕、排水量大、安裝維修方便等優點。今天我們就來好好聊聊它的！

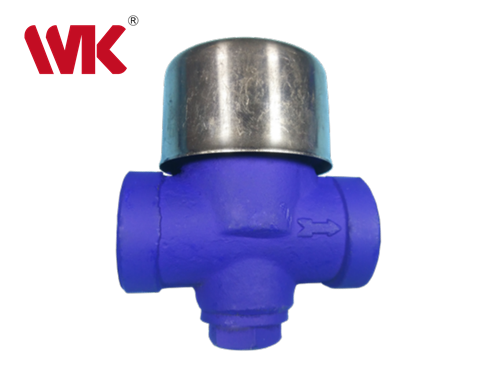

圖1:熱動力式疏水閥
熱動力式疏水閥結構和工作原理
熱動力式疏水閥的結構如圖2-65所示。
當蒸汽開始供氣時，首先在較低的壓力下空氣和冷凝結水流入疏水閥，通過進入口孔托起閥片B，見圖2-66(a），并且從中間流到環形閥座C之空間里，再由出口孔排出。
蒸汽裝置的溫度上升后，內壓上升，推動著凝結水很快地通過疏水閥。當凝結水溫度很高時，通過疏水閱進出口之間會有很大的壓降，這時會有一些二次蒸汽產生，凝結水和蒸汽的混合物在閥片下從A中，見圖2-66（b)，向邊緣四周放射。由于二次蒸汽比同樣重的凝結水的體積大得多，因而增加了流動速度，使閥片下面的靜壓降低，閥片下落，蒸汽從中間流向四周，通過閥片和閥蓋間的間隙進入閥片B上面的控制腔（壓力室）內，將閥片緊緊壓在環形密封面上，關閉排水進、出口，見圖2-66（C）。
以上就是熱動力式疏水閥的結構和工作原理，希望對你有所幫助，讓你能夠在短時間內了解它！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
圖1:熱動力式疏水閥
熱動力式疏水閥結構和工作原理
熱動力式疏水閥的結構如圖2-65所示。

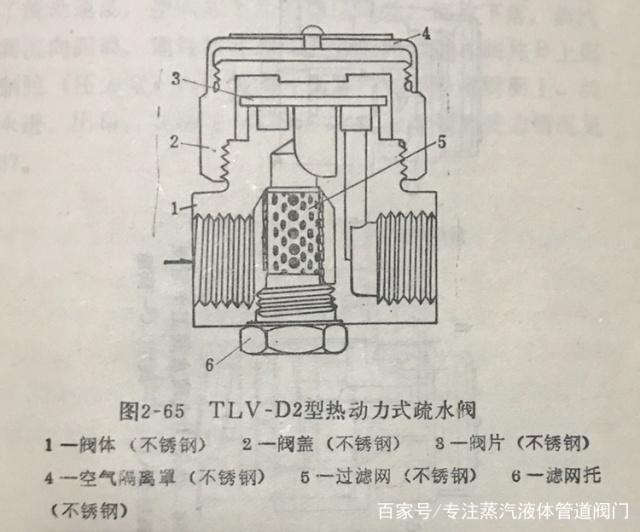

圖2-65
該閥主要由閥體、閥蓋、閥片（圓盤）、空氣隔離（保溫）罩、過濾網和濾網托等零件組成。熱動力式疏水閥唯一動作的零件是閥片，動作原理是根據伯努利定律及蒸汽與凝結水的物理特性，通過排放澆鉆水來改變作用在閥片上的動、靜壓力而使閥片開、閉。當蒸汽開始供氣時，首先在較低的壓力下空氣和冷凝結水流入疏水閥，通過進入口孔托起閥片B，見圖2-66(a），并且從中間流到環形閥座C之空間里，再由出口孔排出。
蒸汽裝置的溫度上升后，內壓上升，推動著凝結水很快地通過疏水閥。當凝結水溫度很高時，通過疏水閱進出口之間會有很大的壓降，這時會有一些二次蒸汽產生，凝結水和蒸汽的混合物在閥片下從A中，見圖2-66（b)，向邊緣四周放射。由于二次蒸汽比同樣重的凝結水的體積大得多，因而增加了流動速度，使閥片下面的靜壓降低，閥片下落，蒸汽從中間流向四周，通過閥片和閥蓋間的間隙進入閥片B上面的控制腔（壓力室）內，將閥片緊緊壓在環形密封面上，關閉排水進、出口，見圖2-66（C）。

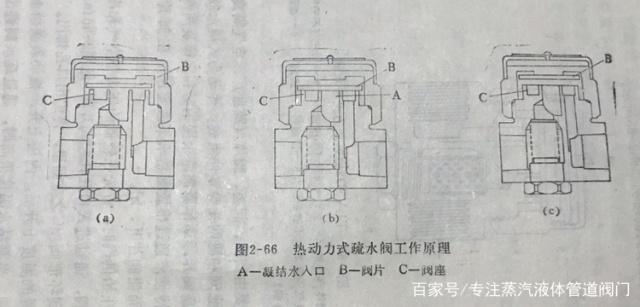

圖2-66
以上就是熱動力式疏水閥的結構和工作原理，希望對你有所幫助，讓你能夠在短時間內了解它！
感謝您耐心的閱讀！想了解更多信息可進入立信隆閥門官網，昆山立信隆10年專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！提供全套閥門的解決方案。我們賣的不止是閥門，我們賣的是閥門的可靠性能！請立即撥打免費咨詢電話400 111 9611
