原來自由浮球式疏水閥不僅是壽命長,維修也很方便!
自由浮球式疏水閥,除了具備有杠桿浮球式疏水閥的優點以外,還取消了杠桿等一套活動機構,結構大為簡化,是一種很有發展前途的疏水閥。你的設備上有用到這種疏水閥嗎?趕快來學習一下,這樣使用時更順手!
(一)結構和工作原理
自由浮球式疏水閥的結構是由閥體、閥蓋、手動排空氣閥、過濾網、護罩、浮球、閥座、螺絲堵和排污螺塞組成。
自由浮球式疏水閥是利用浮力原理,使浮球隨體腔內凝結水液面的升降而升降,從而開、閉閥座上的排水孔,起到阻汽排水的作用。
自由浮球式疏水閥唯一的動作零件是浮球,當進入閥體內是凝結水,液面上升達到一定高度時,浮力使浮球打開閥的出水口進行排水。在排水過程中,當液面下降時,由于體腔內液體壓力分布不均勻,而閥座孔處的壓力最低,離閥座越遠壓力越高,使漂浮在液面的浮球受到不均衡的力,推動浮球向閥座浮動,直到浮球完全封閉閥座排水孔后,體腔底部的凸臺也同時將浮球托住,浮球不能繼續下降,這時疏水閥關閉,停止排出凝結水,并且阻止蒸汽逸出,疏水閥關閉時,蒸汽壓力作用在浮球上,使浮球緊緊地貼在閥座上,使之密封。由于閥座出水口在液面以下,可利用水封原理達到不漏或少漏蒸汽的目的。剛起動時,進入閥體內的冷空氣需打開放氣閥才能排出,使浮球進入工作狀態。
在自由浮球式疏水閥中,浮球本身不但起到提供浮力的作用,而且兼有杠桿的增力作用和閥的啟閉作用。因此減少了活動零件的數量(只有一個活動零件),結構和加工工藝都比較簡單,體積小,動作可靠性比較大,能連續排水,自動調節排出水量,噪聲小,起動性能好,不易發生故障,壽命長,維修也比較方便。
自由浮球式疏水閥就介紹到這邊了,之后還有更多的疏水閥介紹給大家呢!
感謝您耐心的閱讀!想了解更多信息可進入立信隆閥門官網,昆山立信隆10年專注蒸汽液體閥門研發制造,讓流體運行更穩定,更安全!提供全套閥門的解決方案。我們賣的不止是閥門,我們賣的是閥門的可靠性能!請立即撥打免費咨詢電話400 111 9611
(一)結構和工作原理
自由浮球式疏水閥的結構是由閥體、閥蓋、手動排空氣閥、過濾網、護罩、浮球、閥座、螺絲堵和排污螺塞組成。
自由浮球式疏水閥是利用浮力原理,使浮球隨體腔內凝結水液面的升降而升降,從而開、閉閥座上的排水孔,起到阻汽排水的作用。
自由浮球式疏水閥唯一的動作零件是浮球,當進入閥體內是凝結水,液面上升達到一定高度時,浮力使浮球打開閥的出水口進行排水。在排水過程中,當液面下降時,由于體腔內液體壓力分布不均勻,而閥座孔處的壓力最低,離閥座越遠壓力越高,使漂浮在液面的浮球受到不均衡的力,推動浮球向閥座浮動,直到浮球完全封閉閥座排水孔后,體腔底部的凸臺也同時將浮球托住,浮球不能繼續下降,這時疏水閥關閉,停止排出凝結水,并且阻止蒸汽逸出,疏水閥關閉時,蒸汽壓力作用在浮球上,使浮球緊緊地貼在閥座上,使之密封。由于閥座出水口在液面以下,可利用水封原理達到不漏或少漏蒸汽的目的。剛起動時,進入閥體內的冷空氣需打開放氣閥才能排出,使浮球進入工作狀態。

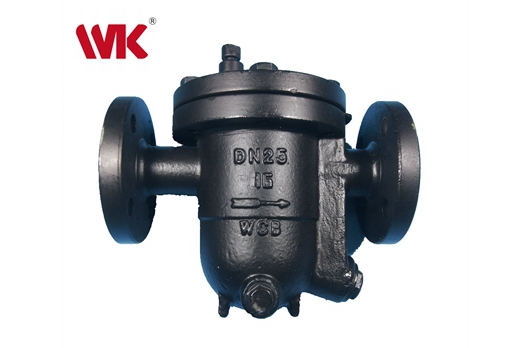

圖2-自由浮球式疏水閥
(二)技術特性在自由浮球式疏水閥中,浮球本身不但起到提供浮力的作用,而且兼有杠桿的增力作用和閥的啟閉作用。因此減少了活動零件的數量(只有一個活動零件),結構和加工工藝都比較簡單,體積小,動作可靠性比較大,能連續排水,自動調節排出水量,噪聲小,起動性能好,不易發生故障,壽命長,維修也比較方便。
自由浮球式疏水閥就介紹到這邊了,之后還有更多的疏水閥介紹給大家呢!
感謝您耐心的閱讀!想了解更多信息可進入立信隆閥門官網,昆山立信隆10年專注蒸汽液體閥門研發制造,讓流體運行更穩定,更安全!提供全套閥門的解決方案。我們賣的不止是閥門,我們賣的是閥門的可靠性能!請立即撥打免費咨詢電話400 111 9611
