發電廠的鍋爐減溫水系統設計對氣動調節閥使用有什么影響?
氣動調節閥可以運用到大型火力發電廠中,但是鍋爐減溫水系統設計對氣動調節閥使用壽命有很大的影響,今天我們通過一個案例中的一期、二期和三期鍋爐減溫系統,看看它們的不同對調節閥到底有多大的影響!
如大型發電廠一、二期機組裝機容量為4×300MW,分別在2008年7月至2012年10月期間先后投入生產運行,采用倒U型布置,切向燃燒,固態排渣,平衡通風;過熱器系統布置2級減溫水進行汽溫調節,再熱器系統布置1級事故噴水,由于擺動式燃燒器執行機構質量不好,燃燒器噴嘴已固定,不能調節再熱汽溫,主要依靠減溫水進行再熱汽溫調節。
三期為2×660MW機組,分別在2018年7月和2018年10月投入生產運行。三期鍋爐減溫水系統調節閥自投產至今,一直運行良好,沒有更換過任何閥內組件,而一、二期減溫水系統調節閥,到目前為止,已更換過4個國內外廠家的調節閥,大大增加了檢修費用,為此我們對調節閥本身結構以外的情況,進行了全面分析,借此想找出解決問題的辦法。
一、二期和三期過熱器減溫水引自給水泵出口,再熱器減溫水則引自給水泵中間抽頭,以過熱減溫水系統為例說明它們?cè)谙到y(tǒng)布置上的不同,系統布置見圖2。
通過減溫水系統布置圖,可以看出主要以下4點不同,使調節閥在使用過程中產生性能上的一些差異,三期減溫水系統布置要優于一、二期減溫水系統布置,三期減溫水調節閥的壽命遠遠大于一、二期減溫水調節閥。主要區別見以下內容:
一、二期減溫水系統在調節閥后的管道上沒有止回閥,正常運行過程中,調節閥前后的閥門始終在全開位置,當氣動調節閥關閉后,再熱和過熱蒸汽反串到調節門出口,由于過熱蒸汽和給水溫度差最高達到350度,再熱蒸汽和給水溫度差最高達到180度,如此高的溫度差,很容易造成調節門閥籠和閥芯之間產生間隙而泄漏,閥體與閥底結合的密封墊產生老化而損壞。根據我們近幾年解體調節閥的經驗,閥體與閥底結合的金屬密封墊,一般壽命不超過3年。2004年#1和#3鍋爐過一減溫水調節閥損壞,就是由于閥體與閥底結合的金屬密封老化損壞,造成運行中泄漏沖刷閥體無法修復。
一、二期減溫水系統在進水母管上沒有濾網而三期減溫水進水母管上則裝有孔徑2.0mm的濾網,這樣當在濾網前的給水系統上進行檢修工作時,不慎落入到管道內的雜質,可以在進入調節門前被過濾,雜質不會堵塞調節閥流通通道,引起調節閥調節性能發生大的變化;如果雜質卡澀結合面還會引起閥門內漏,例如2008年#1鍋爐大修和2010年#3爐大修,四管水壓試驗上水時,發現再熱器減溫水調節閥流量不足,水壓試驗完畢后,解體調節閥,發現閥籠孔內堵塞了不少金屬顆粒,是由于汽機側給水系統更換閥門,造成雜質進入減溫水系統所致,如果在進水母管上安裝濾網可以過濾雜質,避免雜質堵塞調節閥流通通道,大大延長調節閥的使用壽命。
如大型發電廠一、二期機組裝機容量為4×300MW,分別在2008年7月至2012年10月期間先后投入生產運行,采用倒U型布置,切向燃燒,固態排渣,平衡通風;過熱器系統布置2級減溫水進行汽溫調節,再熱器系統布置1級事故噴水,由于擺動式燃燒器執行機構質量不好,燃燒器噴嘴已固定,不能調節再熱汽溫,主要依靠減溫水進行再熱汽溫調節。

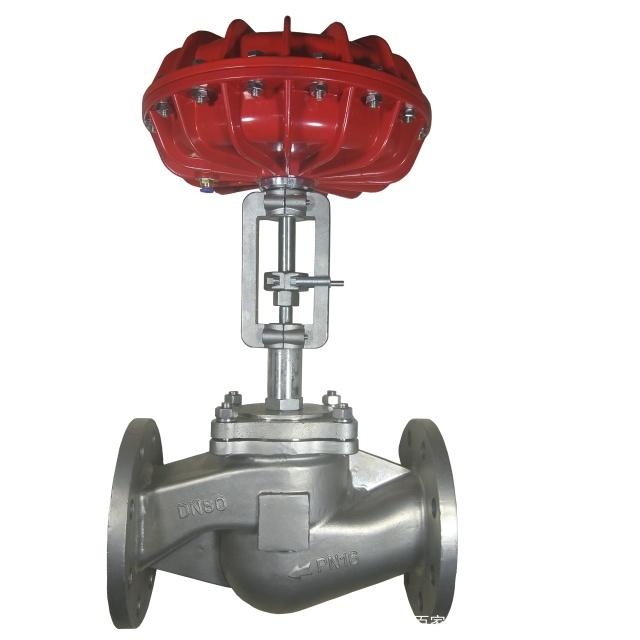

圖1-氣動調節閥
三期為2×660MW機組,分別在2018年7月和2018年10月投入生產運行。三期鍋爐減溫水系統調節閥自投產至今,一直運行良好,沒有更換過任何閥內組件,而一、二期減溫水系統調節閥,到目前為止,已更換過4個國內外廠家的調節閥,大大增加了檢修費用,為此我們對調節閥本身結構以外的情況,進行了全面分析,借此想找出解決問題的辦法。
一、二期和三期過熱器減溫水引自給水泵出口,再熱器減溫水則引自給水泵中間抽頭,以過熱減溫水系統為例說明它們?cè)谙到y(tǒng)布置上的不同,系統布置見圖2。

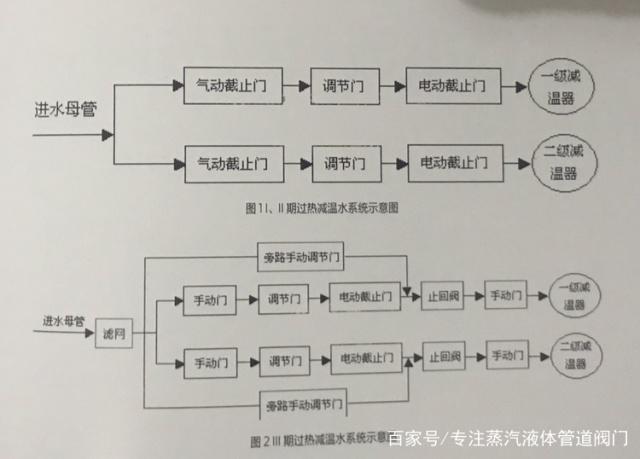

圖2-過熱減溫系統示意圖
通過減溫水系統布置圖,可以看出主要以下4點不同,使調節閥在使用過程中產生性能上的一些差異,三期減溫水系統布置要優于一、二期減溫水系統布置,三期減溫水調節閥的壽命遠遠大于一、二期減溫水調節閥。主要區別見以下內容:
一、二期減溫水系統在調節閥后的管道上沒有止回閥,正常運行過程中,調節閥前后的閥門始終在全開位置,當氣動調節閥關閉后,再熱和過熱蒸汽反串到調節門出口,由于過熱蒸汽和給水溫度差最高達到350度,再熱蒸汽和給水溫度差最高達到180度,如此高的溫度差,很容易造成調節門閥籠和閥芯之間產生間隙而泄漏,閥體與閥底結合的密封墊產生老化而損壞。根據我們近幾年解體調節閥的經驗,閥體與閥底結合的金屬密封墊,一般壽命不超過3年。2004年#1和#3鍋爐過一減溫水調節閥損壞,就是由于閥體與閥底結合的金屬密封老化損壞,造成運行中泄漏沖刷閥體無法修復。

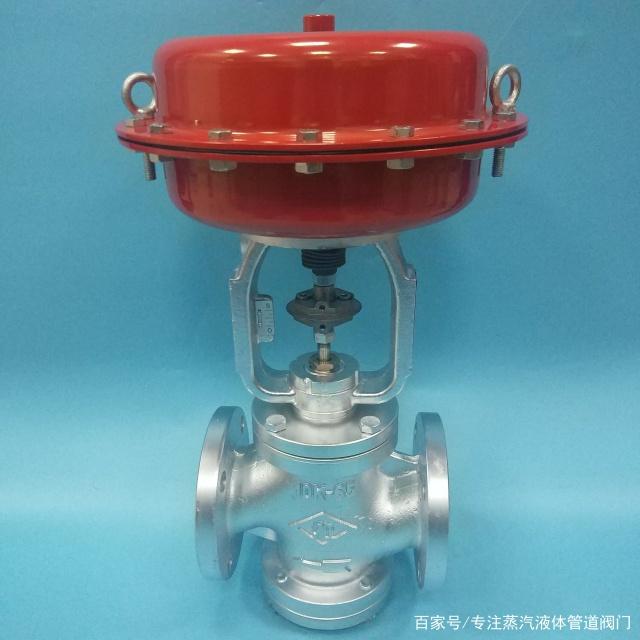

圖3-氣動薄膜調節閥
一、二期減溫水系統在進水母管上沒有濾網而三期減溫水進水母管上則裝有孔徑2.0mm的濾網,這樣當在濾網前的給水系統上進行檢修工作時,不慎落入到管道內的雜質,可以在進入調節門前被過濾,雜質不會堵塞調節閥流通通道,引起調節閥調節性能發生大的變化;如果雜質卡澀結合面還會引起閥門內漏,例如2008年#1鍋爐大修和2010年#3爐大修,四管水壓試驗上水時,發現再熱器減溫水調節閥流量不足,水壓試驗完畢后,解體調節閥,發現閥籠孔內堵塞了不少金屬顆粒,是由于汽機側給水系統更換閥門,造成雜質進入減溫水系統所致,如果在進水母管上安裝濾網可以過濾雜質,避免雜質堵塞調節閥流通通道,大大延長調節閥的使用壽命。
