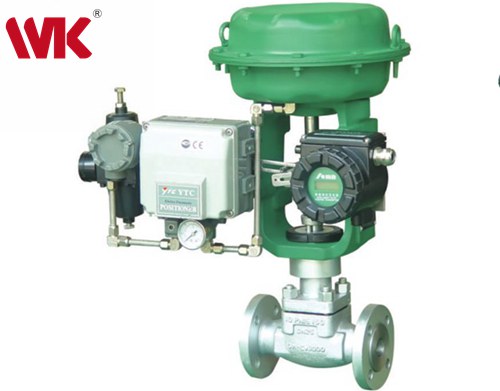

我想知道氣動薄膜調節閥執行機構特點有哪些？
答：不同的閥門，其執行機構各不相同，這次小編要說的是氣動薄膜調節閥執行機構的特點！
1、正、反作用執行機構的結構基本相同，氣動薄膜調節閥執行機構都是由上膜蓋、下膜蓋、膜片、彈簧、推桿、導向套、行程指針、行程顯示與閥桿連接件和支架等組成。
2、正、反作用式執行機構的主要區別是反作用式氣動薄膜調節閥執行機構的輸人信號在膜腔下部，引出的推桿也在下部，因此推桿引出要用密封套進行密封;而正作用式執行機構的輸人信號在膜腔上部，推桿引出處在膜腔下部。由于膜片的良好密封，因此在推桿引出處不需要進行密封。
3、可通過調節件的調整，改變彈簧初始力，從而改變氣動薄膜調節閥執行機構的推力。
4、氣動薄膜調節閥執行機構的輸入、輸出特性呈線性關系，即輸出位移量與輸人信號壓力之間呈線性關系。輸出的位移稱為行程，由行程指針和行程顯示板顯示。一些反作用式執行機構還在膜腔上部安裝閥位顯示器，用于顯示閥位。國產氣動薄膜執行機構的行程有10mm、16mm、25mm、40mm、60mm、100mm,膜片的有效面積有200cm2、280cm2、 400cm2 、630cm2、000cm2、1600cm2 六種規格。有效面積越大，氣動薄膜閥執行機構的位移和推力也越大。
5、可添加位移轉換裝置，使直線位移轉換為角位移，用于旋轉調節閥。
6、可添加閥門定位器，實現閥位檢測和反饋，提高調節閥性能。
7、可添加手輪機構，在自動控制失效時采用手輪進行操作，提高系統可靠性。
8、可添加自鎖裝置，實現氣動調節閥的自鎖和保位。
如果您還想了解更多詳情可收藏進入我們立信隆官網www.lxlfamen.con。昆山立信隆流體專注蒸汽液體閥門研發制造，讓流體運行更穩定，更安全！免費熱線電話400 111 9611
