氣動薄膜調節閥的結構設計如何？-已解決

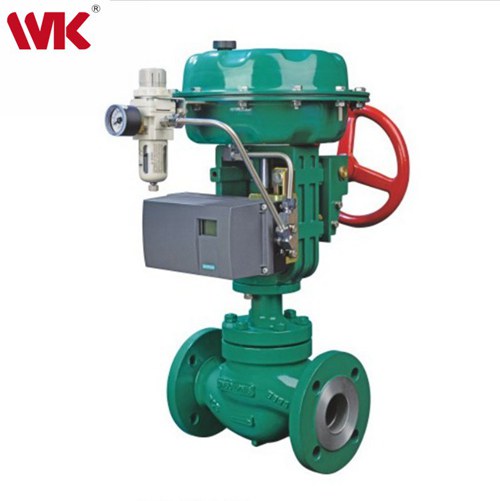

氣動薄膜調節閥的結構設計如何？氣動薄膜調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制，從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。下面立信隆為各位講解一下氣動薄膜調節閥的結構設計，分為一下4點。
1、氣動薄膜調節閥按作用模式可分正作用：氣閉式-常開型；反作用：氣開式-常閉型
2、氣動薄膜調節閥采用了平衡型閥芯，不平衡力小，操作穩定適用于閥前閥后壓差大且泄漏稍大的工作場合。
3、直通低流阻套筒閥閥芯采用了壓力平衡式閥芯，閥芯為圓柱型，經過精密加工開出一定特性的窗孔，氣動調節閥由套筒的內圓導向和頂導向，因而閥桿上不平衡力很小，操作穩定，性能好，是一種力平衡型的調節閥。適用于閥前后兩端壓差較高的場合，由于閥芯有套筒的側面導向，受渦流沖擊所產生的振動被減弱，故具有噪音低，空化閃蒸作用小，使用壽命長等優點。但閥座泄漏率較單座閥稍大。
4、通過改變閥芯形狀的設計；不同的閥芯窗孔形狀會得到不同流量特性值：等百分比性，直線性。
感謝您耐心的閱讀！昆山立信隆10年專注蒸汽液體閥門研發制造，主營蒸汽疏水閥，高溫調節閥，V型調節球閥、角座閥等工業閥門，江蘇源頭閥門生產廠家，直接面對用戶，為客戶精準選型，現場勘查，管道系統優化，產品交付等閥門全套解決方案，讓流體運行更穩定，更安全！想了解更多信息可登陸立信隆官網，官方網址：tqlanqiu.cn，或撥打免費咨詢熱線400 111 9611
